製造、材料加工、実験室規模の生産など、産業機械を扱ったことがある人なら、ロータリ テーブル ギアが安定した動作の縁の下の力持ちであることをご存知でしょう。これらの精密コンポーネントは回転負荷の重量に耐え、トルクを確実に伝達し、プロセスを 24 時間 365 日スムーズに実行し続けます (少なくとも、そうであるはずです)。しかし、すべての工場管理者、メンテナンス技術者、および機器所有者を悩ませる 1 つの疑問があります。それは、回転テーブルの歯車を実際にどれくらいの頻度で検査する必要があるのかということです。ロータリーテーブルギアのサプライヤーとして、私はこの正確な質問に答えるために、業界を超えたチームと何年も取り組んできました。簡単に言うと、それは画一的なスケジュールではないということです。それは、アプリケーション、動作条件、およびギアと組み合わせるコンポーネントによって異なります。これを詳しく見てみましょう。
まず、なぜ検査が重要なのかを考えてみましょう。ロータリーテーブルギアの主な仕事は、回転精度を管理することです。ギアの歯の穴や位置ずれなどの小さな摩耗の問題でも、コストのかかるダウンタイムにつながる可能性があります。私はかつて、医薬品コーティング回転テーブルの定期検査をサボった生産チームから聞いたことがあります。歯車の小さな亀裂が 3 か月間気づかれなかったため、完全な停止につながり、1 週間の生産停止と 12 万ドルの収益損失が発生しました。そのため、検査は単なるメンテナンス作業ではなく、リスク軽減のステップでもあります。
さて、ここで重要な変数は動作環境です。回転テーブルが清潔で温度管理された空間にあり、軽負荷で 1 日 8 時間稼働している場合は、過酷な鉱山や高処理量の食品加工工場にあるユニットほど頻繁に検査する必要はありません。ほとんどの業界標準が回転テーブルギアに対して提案するベースラインの推奨事項から始めて、実際の使用例に合わせて調整してみましょう。軽量で低デューティサイクルの用途（研究室規模のテストや非研磨性材料を使用した小規模バッチ生産など）の場合、専門家は通常、12 か月ごとに完全な検査を行うことを提案します。ただし、中程度の負荷で 24 時間 365 日連続稼働する中程度の負荷の場合、これは 6 か月ごとに低下します。大型部品のマテリアルハンドリング、採掘、歯車が毎日数千ポンドの荷重を扱う金属プレス加工など、ヘビーデューティ用途の場合、3 か月ごとの検査は交渉の余地がありません。

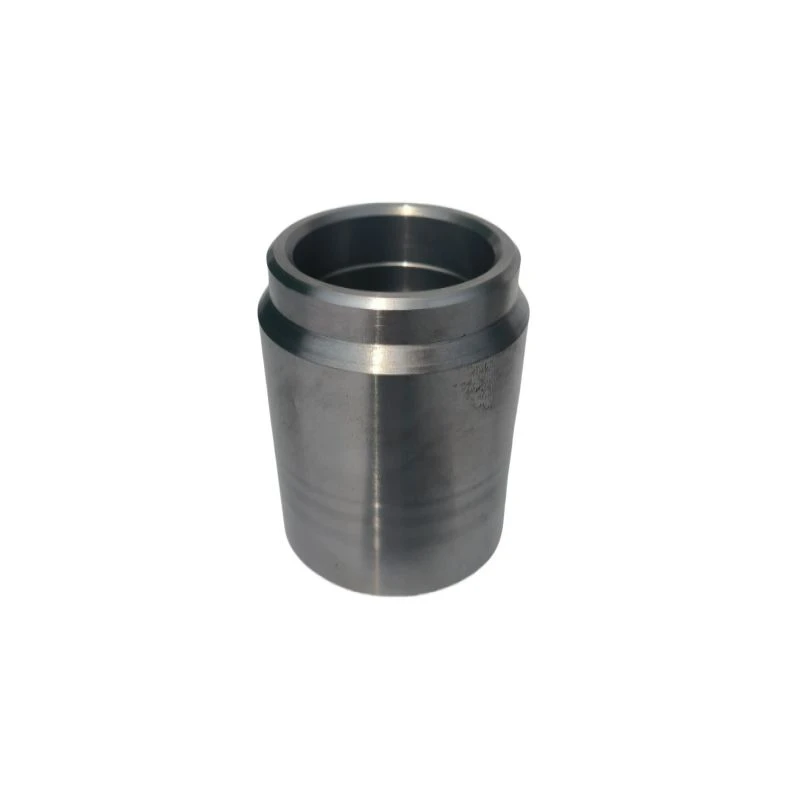

しかし、重要なのは、ギアの状態は、使用するサポートコンポーネントにも関係しているということです。私が目にするよくある間違いは、チームが回転テーブルのギアと連携して動作する部品を見落とすことです。これにより摩耗が促進され、より頻繁な検査が必要になる可能性があります。たとえば、回転テーブルに摩耗したシャフト スリーブ ブッシュが取り付けられている場合、位置ずれが発生してギアの歯に余分なストレスがかかり、早期の摩耗につながる可能性があります。そのため、私は常にクライアントに、ギアと同時にペアのコンポーネントを検査するようアドバイスしています。私たちのシャフトスリーブブッシュラインは回転テーブルのギア公差に合わせて精密に機械加工されているため、主要コンポーネントへの不要なストレスが軽減され、検査間隔を予定通りに保つことができます。
もう一つの要因は汚染です。ほこり、ゴミ、余分な湿気はロータリーテーブルのギアにとって最大の敵です。セラミックを粉砕するボールミル実験室のセットアップや木材を回転させる木材加工工場など、作業で微粒子状物質が発生する場合、破片が歯車の潤滑や歯の間に入り込み、摩耗を引き起こす可能性があります。このような場合、正式な検査の間に目視チェックを追加する必要があります。ギアの歯やハウジングにゴミが溜まっていないかを毎日簡単に確認するだけでも、問題が深刻化する前に発見できます。研磨材を使用するチームの場合は、ロータリー テーブル ギアと当社のような高品質の吸気システムを組み合わせることをお勧めします。高品質エアインテークこれにより、空気中の微粒子がギアハウジングに到達する前にろ過されます。当社が過去 5 年間に収集した顧客データに基づいて、この小さな追加により摩耗が削減され、正式な検査を 20 ～ 30% 延長できるようになります。
負荷プロファイルもパズルの重要な部分です。回転テーブルが一定の速度と負荷で動作すると、摩耗が均一になるため、検査を安定したスケジュールで行うことができます。しかし、ギアに突然の始動、停止、テーブルへの重い落下などの衝撃荷重がかかると、摩耗が不均一になり、特定のギアの歯に応力が集中します。たとえば、スタンピングのために重い金属シートを移動するために使用される回転テーブルは、テーブル上にシートが置かれたときに突然の衝撃荷重に対処する必要があることがよくあります。このような場合、正式な検査は 3 か月ごとに行う必要があります。衝撃荷重により、故障につながるまで肉眼では見えない微小な亀裂がギアの歯に発生する可能性があるためです。私は、高トルク回転テーブル ギアを追加した後、毎月の目視検査から四半期ごとの完全検査に切り替えたプレス工場で働いたことがありますが、計画外のダウンタイムが 40% 減少したことがわかりました。
回転テーブルの歯車全体の検査が実際にどのようなものであるかを説明しましょう。これは単にざっと見るだけではありません。適切な検査では、次の 4 つの主要な領域をカバーする必要があります。 1) ギアの歯の状態: 歯の間の接触点に孔食、傷、亀裂、または摩耗がないか確認します。 2) アライメント: アライメントのずれは、ベアリングの磨耗、ブッシュの不良、取り付けの不均一などが原因で発生する可能性があるため、正確なアライメントチェックが重要です。 3) 潤滑: 古くて汚れた潤滑剤は摩擦や磨耗を引き起こす可能性があるため、潤滑剤のレベルと状態の確認はすべての検査の一部です。 4) サポート部品: 前述したように、ブッシュ、シール、取り付けプレートなどの部品はギアの性能に影響を与える可能性があります。フル装備の検査を行う場合は、さらに 10 分かけてこれらの検査も行ってください。耐久性の高いアプリケーションに依存するチームのために、当社のような補完的なコンポーネントも提供しています。フランジプレートキットこれにより、ロータリーテーブルギアの安全で均一な取り付けが保証され、位置合わせのストレスが軽減され、主要な検査間の時間が延長されます。
ちょっと待ってください。特定の業界についてはどうでしょうか?これを具体的にするために、いくつか掘り下げてみましょう。医薬品製造では、回転テーブルのギアはコーティングパンや打錠機の一部として使用されることが多く、清浄度と精度には妥協の余地がありません。これらのユニットは通常、濾過された空気を備えたクリーン ルームで 1 日 12 時間、週 5 日稼働します。この使用例では、ほとんどの製薬チームが 8 か月ごとにロータリー テーブル ギアの完全な検査を実施し、潤滑剤とエア フィルターの毎月のチェックを追加しています (これは、先ほど述べた空気取り入れ口と関係しています)。対照的に、採掘では、回転テーブル ギアを使用して鉱石ビンを移動したり、重い鉱石を処理したりするため、粉塵や湿気に常にさらされます。これらのチームは 3 か月ごとに完全な検査を実施し、さらに毎週の目視検査を追加して、破片の蓄積を検出します。鉱物加工の顧客は、ロータリーテーブルのギアと当社のフィルター付き空気取り入れ口を組み合わせ始めて以来、ギアの摩耗が減少したため、検査関連のダウンタイムが 25% 削減されたと語っていました。
もう 1 つのエッジケース: カスタム回転テーブル設計。ジルコニアボールミリング用の実験室セットアップなど、独自の用途向けに回転テーブルを構築している場合は、検査間隔の調整が必要になる場合があります。ラボスケールのユニットは、より軽い負荷で実行されることが多いですが、非常に機密性の高いプロセスに使用されるため、精度が重要です。たとえば、ハイエンドのジルコニア ボール ミルでは、均一な粒子サイズを確保するために一定の回転速度が必要であるため、ギアが摩耗するとテスト結果が台無しになる可能性があります。これらのユニットについては、6 か月ごとに完全な検査を行うことと、ギアの位置合わせを毎月チェックすることをお勧めします。0.1 度の位置ずれでもラボ データが狂う可能性があるためです。当社はこれらのボールミル用途向けにカスタムの回転テーブルギアを提供しており、研究スケジュールの混乱を避けるために検査スケジュールを試験サイクルに合わせて研究室と協力しています。
予定よりも早くギアを検査する必要がある兆候についてはどうですか?それは私がよく受ける質問です。たとえ 6 か月のインターバルであっても、異常な異音 (ギヤ部分からのギシギシ音、クリック音、または振動)、回転速度の不安定、ギヤ ハウジングからの目に見えるオイルの漏れ、テーブル表面の不均一な摩耗などのいずれかに気付いた場合は、待ってはいけません。これらは何かが間違っていることを示す危険信号であり、検査を省略すると致命的な故障につながる可能性があります。食品加工の顧客が、わずかな擦れる音に気づき、検査するために 2 週間待ったことを覚えています。回転テーブルが回転しなくなるほどギアが磨耗していたため、3 日間の操業停止につながり、数千ドルの生産損失が発生しました。お金を払うより早めに検査した方が良いですよ。
それでは、運用に合わせてカスタマイズできる実用的なガイドラインでこれを締めくくりましょう。まず、現在のギアのパフォーマンスを文書化します。稼働頻度、処理する負荷、環境条件、過去の摩耗の問題などを書き留めます。次に、ベースラインの検査間隔から始めます。軽度、清潔、低負荷の場合は 12 か月、軽度、清潔、低負荷の場合は 12 か月です。中程度の負荷、中程度の条件の場合は 6 か月。重くて過酷な連続操作の場合は 3 か月。次に、サポートするコンポーネントに基づいて調整します。当社のような高品質フィルターを使用する場合は、高品質エアインテーク当社のような精密ブッシュシャフトスリーブブッシュ、間隔を 20 ～ 30% 延長できます。研磨材や衝撃荷重を扱う場合は、それに応じて間隔を短くしてください。
また、検査は問題を発見するだけではなく、パフォーマンスを最適化することを目的としていることに注意してください。航空宇宙部品製造の顧客は最近、当社の頑丈な回転テーブル ギアに切り替え、四半期ごとの検査を開始しました。彼らは、ギアの潤滑剤が予想よりも早く分解していることを発見したため、付属のコンポーネントを追加することを推奨しました。コンテナ電気加熱乾燥機、ギアハウジングを一定の温度に保ち、潤滑剤を分解する湿気の蓄積を防ぎます。この小さな変更により、検査間隔が 5 か月ごとに延長され、メンテナンスの時間とコストが削減されました。
結局のところ、「ロータリー テーブル ギアをどのくらいの頻度で検査するか」に対する普遍的な答えはありません。しかし、適切なデータ、動作条件への注意、ギアと高品質のサポート コンポーネントの組み合わせがあれば、信頼性と効率のバランスがとれたスケジュールを設定することができます。特定の用途について不明な点がある場合、または回転テーブルのギアや補足部品のアップグレードを検討している場合は、当社がお手伝いいたします。検査間隔、カスタムギアソリューション、摩耗を軽減するコンポーネントに関するアドバイスが必要な場合でも、当社のチームはさまざまな業界のクライアントと協力して、機械のスムーズな稼働を維持します。ロータリーテーブルギアのニーズについて話し合い、お客様の業務に適したメンテナンスプランを見つけるには、当社のチームにお問い合わせください。
